歡迎訪問深圳市宏圖硅膠科技有限公司網站
眾所周知，在廣東地區是做硅橡膠原材料最多的地區，主要集中在深圳、東莞等地。深圳宏圖硅膠以自主研發、生產各類液態硅膠材料，客戶使用反饋良好。公司秉承材料性能品質為主，性價比高，供應穩定的理念。
深圳半透明模具硅膠廠家怎么選？因為生產硅膠廠家對材料性能的品質不同，材料價格出現高低不勻的現象?？蛻魬x擇適中，性價比高的材料和廠家極其重要，消費者直接跟工廠對接，在材料性能穩定、供應穩定、價格優勢上都是比較有利的。且能享受公司的售貨服務，技術咨詢指導服務。

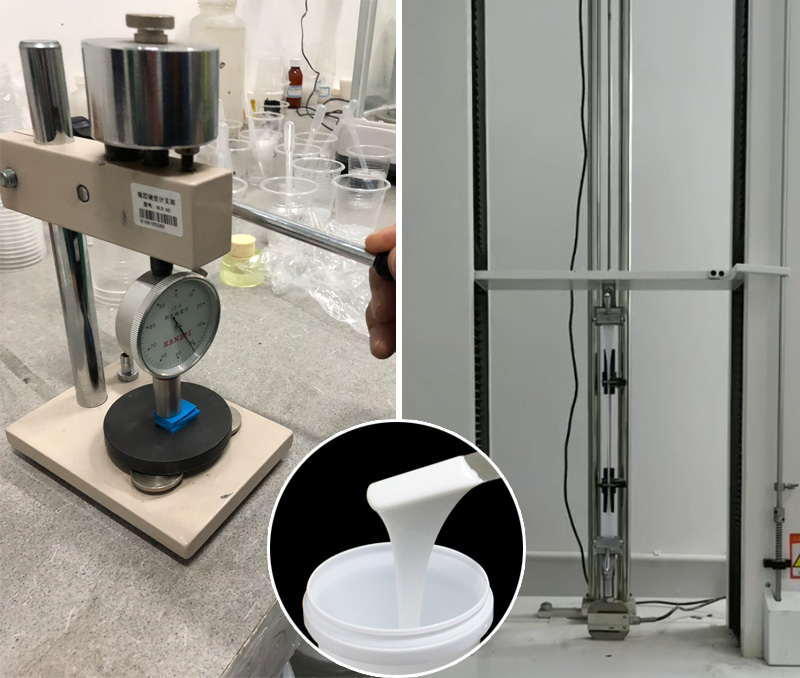

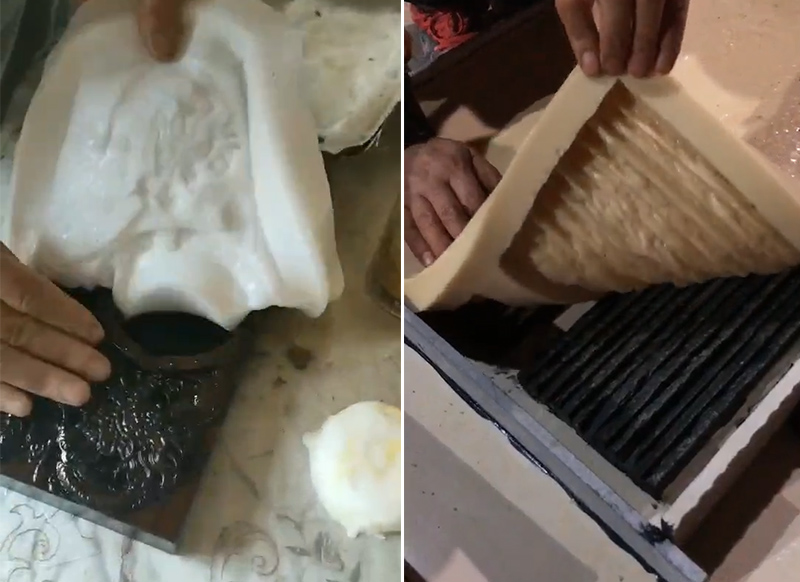

半透明模具硅膠常用的有縮合型100:2，加成型1:1。軟硬度可調0-60度（Shore A），流動性好，適合復制精密程度高的產品，成型后抗撕裂強度高，耐高溫400°C，線收縮率 ≤0.1%，翻模壽命長等。加成型硅膠可室溫固化，也可加溫快速固化哦！
注：半透明模具硅膠材料的顏色、軟硬度、粘稠度、流動性、操作時間、固化時間等均可按需求調配，詳情請聯系深圳宏圖硅膠廠家。
尋找優質半透明模具硅膠廠家，就選擇深圳市宏圖硅膠，凡購本公司的產品，在三個月內，如有客戶有質量問題，本公司負責包退、包換，并且服務跟蹤到戶解決您的后顧之憂，讓您的公司做出一流的產品是我們公司的追求。
不同硅膠產品都有它獨特的性能和工藝要求，比如硅膠廠家的硅膠密封件，硅膠配件等都可選擇最合適的聚合物和配合及進行合理的調配，在硬軟度上做到密切貼合密封減震，防水防油等功效，而硬軟度物理性能還是與產品的配方與原料有著密切的關系，配方的調試可以試出各種性能上的差異與功能，所以硬軟度調試還是需要謹慎細心，否則硬軟度有誤差很可能造成不可避免的麻煩事情。那硅膠軟硬度有什么差異呢？下面宏圖硅膠給你分析一下。
硅膠材質具有良好的拉伸強度，而拉伸力度的指標則就取決于產品的硬軟程度，硅橡膠制品廠家一般廠家的硬軟度為20-80度左右，硬度越低產品的拉伸強度更好，一般正?？蛇_到300%左右，最低在20%左右，不過其中還是要取決硅膠產品的結構性和形狀來決定。
硅膠材質不可缺失的這是撕裂強度，硅橡膠材料會因受力與其他因素而出現撕裂現象，這一點是所有膠料不可避免的現象之一，而裂口與裂紋受力開裂導致破壞現象占據少數，因為硅橡膠采用常規硬度基本不會有撕裂破裂現象，硬度較高的材質很可能會因裂口口部擴散而導致撕裂現象。
所以硅膠產品的拉伸定力與硬度是材料的重要指標，硅膠加工廠家在硫化生產規程中，混煉膠的硅分子量越大有效交聯定伸應力越大。為了得到規定的定伸應力，可對分子量較小的材料適當提高交聯密度。凡能增加分子間作用力的結構因素。提升硅膠材料的密度即可防止產品的硬度會影響產品的拉伸定力。
所以不同硬度的硅膠不管從拉伸強度還是拉升力都有很大的差異，功能就取決于硅膠的軟硬度，一般購買硅膠時，軟硬度是可以根據產品功能調制的，你需要的硅膠軟硬度是多少呢？歡迎咨詢我們宏圖硅膠，我們可為你調制不同功能需求的優質硅膠。
硅膠產品在機械零部件、家居用品，廚房用品中我們都能見到其身影，使用范圍很廣，但是和其他材質的物品一樣，硅膠用品在使用中難免也會產生損耗。那么，如何才能讓硅膠產品使用的更長久呢？
如果希望能夠延長硅膠產品的使用時間，我們就該做好產品的日常清潔和保養。今天宏圖硅膠將會教給大家一些常見的方法，讓你的硅膠產品亮麗如新。
首先，硅膠產品不宜長期放置在強光下暴曬，這樣會使硅膠的結構發生變化，硅膠用具會因此出現龜裂，逐漸硬化，出現斷裂。所以硅膠產品需要保存在溫度適宜的陰涼處。
另外，如果硅膠產品在使用的過程中沾上了臟污，可以使用清水沖洗，然后用抹布擦干即可。如果有油漬、膠水、灰塵或污垢，我們則可以在物品表面涂上牙膏、風油精進行擦拭，可以有效的去除污漬，沒有殘留?；蛘呤褂镁凭?、肥皂，也能有顯著的效果，不用擔心變色，有效防止硅膠產品發黃發黑。在清洗完畢后，請將物品擦干，保存在干燥陰涼處，避開暴曬和油煙的環境。
同時，在日常使用中，不要用尖銳的物品切割硅膠制品，不要把硅膠用品長期壓在重物下，容易造成其彎曲變形。注意放在干凈的環境下，避免硅膠用品吸附灰塵。
通過以上方法對你的硅膠產品進行維護與保養，相信你的硅膠產品可以使用的更長久，不信你可以進行嘗試一下，如果有其他問題可以咨詢我們宏圖硅膠，我們會給你專業的解答。
硅膠產品在當前已遍布在生活的各個角落，無論是醫療用品配件、電子產品、廚房用品還是美妝用品都離不開硅膠。很多人購買硅膠產品之后有些人使用的很長久，有些人使用不了多久就報廢了，使用時間相差的很大。硅膠產品的使用壽命有哪些因素影響呢？下面宏圖硅膠帶你一起了解一下。
1、在使用硅膠產品過程中清理可以盡量使用干洗，用無塵布擦拭，也可以直接在溫水中清洗擦干以后放在通風的地方放置。
2、硅膠產品不要直接接觸到火源或電。
3、不要用鋒利的用具接觸硅膠器具，也不要用重物壓和鼎力拉扯器具。
4、有污漬的地方可以用牙膏清洗，要知道的硅膠產品不易清洗，所以不要輕易清理和擦拭和暴曬。
5、硅膠材質有靜電屬于高吸附產品，所以盡量別放在毛多、灰塵多的地方不然清理會很麻煩。減少清洗數量就等于延長使用壽命。
以上就是宏圖列舉的一些影響硅膠產品使用壽命的一些因素，雖然硅膠的耐溫耐壓性、硅膠柔韌性、化學穩定性都很好，但是在使用過程中還是要好好保養的，保養不恰當會減短硅膠制品的使用壽命。所以硅膠使用過程中重在保養，保養的好，你的硅膠產品才能使用的更長久。
我們在生產硅膠產品之時，有時候產品表面會出現有氣泡的現象，硅膠成型產生氣泡的原因是什么呢？
接下來宏圖硅膠給大家分析一下：
1.排氣不足，液體硅膠原料放置于成型模具后，在合模的瞬間會帶入許多空氣，而空氣是不可能與硅膠原料融為一體的，如果沒有將這些空氣排放出來，就會造成硅膠按鍵成型后表面產生氣泡。
2.硫化溫度過低，硫化溫度是硅橡膠成型時的一項重要參數，通常的硅膠制品都設定在160~200攝氏度，但有時候由于模外操作時間太長或其他原因使模具長時間未開入硫化機加溫，導致硅膠成型模具的溫度偏低與硅膠的硫化溫度，此時就會造成成型后產品氣泡。對此我們只需加高成型溫度，或者將空模開入機器加溫一段時間在操作即可解決問題了。
3.硫化溫度過高，剛剛說了硫化溫度過低會造成硅膠成型氣泡，其實，很多時候成型溫度過高同樣會造成硅膠成型氣泡。成型溫度過高時，在合模加壓的過程中表面的硅膠原料已經開始成型，此時的空氣已經被困在里面很難排出，所以會造成成型氣泡。針對此原因，只需將成型溫度適當降低即可。
4.硫化時間過短，跟硫化溫度一樣，硫化時間也是硅膠成型的重要參數之一，硫化時間的長短決定了硅膠是否能被完全硫化。如果硫化時間過短，不僅造成硅膠成型后發軟，更容易造成表面氣泡。出現此類不良可適當延長硅膠的硫化時間。
5..模具的結構不合理，硅膠成型模具的設計不太合理也會造成硅膠成型產生氣泡，例如模具中產品的排列方式、分區方式、模具分模方式，模具大小的設計等都會造成氣泡不良，但開一套模具的成本很高，且修改起來也不太容易，如果因為模具的結構造成硅膠成型氣泡，那么通常都是從上面所提到的幾點想辦法下手解決。
以上就是宏圖給大家分析硅膠成型產生氣泡的原因，出現這個問題的小伙伴可以按照以上分析找出自己模具出現的問題，并尋找解決辦法。
